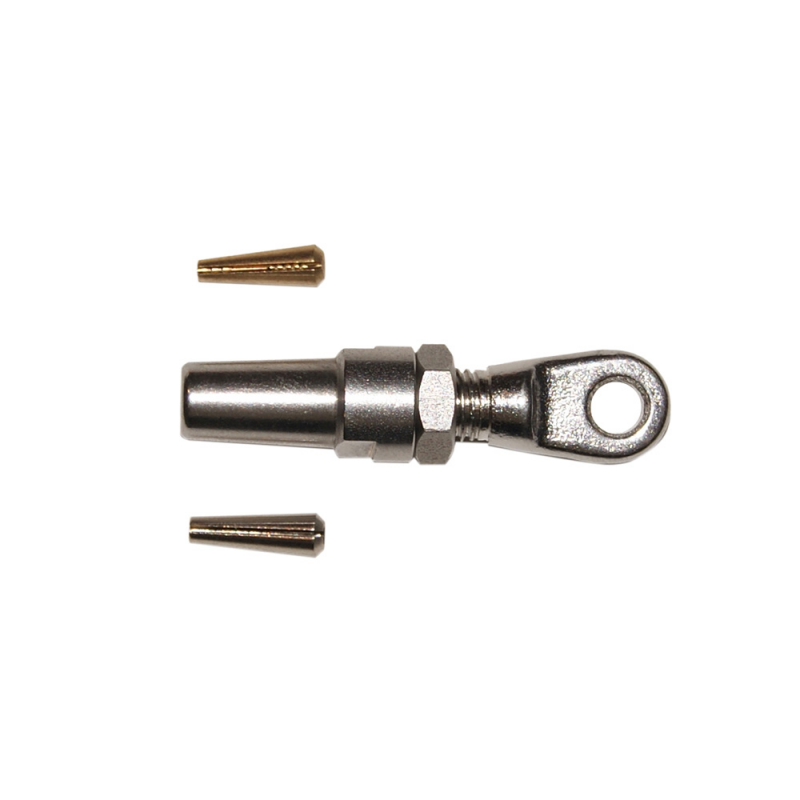

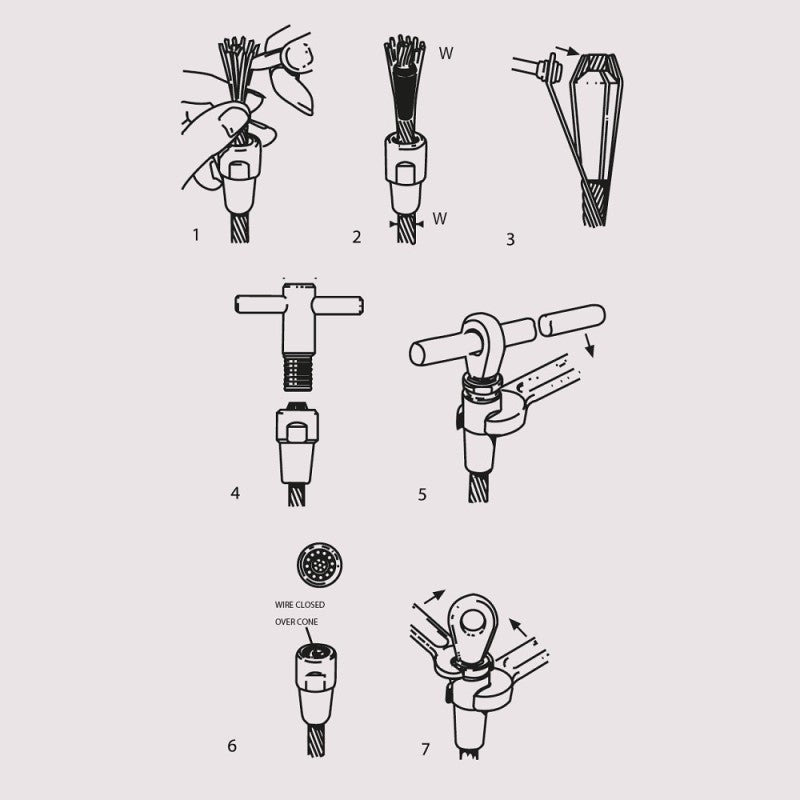

SCHNELLVERBINDER MIT ÖSE Ø 5 MM. Schnellverbinder mit Öse aus Edelstahl AISI 316. Komplett mit 2 Kegelstücken zur Fixierung.Montageanleitung für Schnellverbinder (siehe beigefügtes Bild).Die Verbinder werden mit handelsüblichem Handwerkzeug montiert.Die Reihenfolge der Arbeitsschritte lautet wie folgt:1) Das Kabel in das Kegelstück einführen: Das Kabel aufdrhten, indem die äußeren Litzen von der inneren Litze getrennt werden.2) Das Kegelstück auf die innere Litze schieben, wobei das Kabel um eine Länge, die dem Nenndurchmesser des Kabels entspricht, herausragt.3) Die äußeren Litzen mit einer Zange um das Kegelstück und gegen den kürzeren Kegel des Stücks biegen.4) Mit dem Einschrauben der Öse bzw. der Gabel des Verbinders beginnen.5) Die beiden Teile des Verbinders mit Kraft (und nach Möglichkeit mit zwei Schlüsseln) zusammenschrauben.6) Zur Kontrolle wieder lösen, ob die Litzen gut verteilt sind und das Kegelstück umschließen.7) Gegebenenfalls Schraubensicherungsmittel auftragen und bis zum Ende des Gewindes wieder fest anziehen.
