Elektroanlage

Die Bordelektrik umfasst Kabel, Schutzvorrichtungen, Beleuchtung, Batteriemanagement und die Verteilung von 12-V- und 24-V-Strom. Bei der Auswahl empfiehlt es sich, vom Typ des zu schützenden oder zu versorgenden Stromkreises auszugehen — Navigation, Ankerwinde, Beleuchtung, Laden — sowie von der Kabelquerschnittsgröße oder dem Nennstrom der Sicherungen. Leggi la guida

Batterien, Ladegeräte, Wechselrichter

Beleuchtung und Scheinwerfer

Kabel, Steckdosen, Schalter

Le marche di Elektroanlage

Osculati Trem Fni Electra A.a.a.T-power Hella marine Blue Sea Egis Victron Energy Quick Marco Marinco Cbe Easy Led Plastimo

So wählen Sie die Komponenten für die Bordelektrik aus

Marine-Elektrokabel: Querschnitt und Isolierung

Kabel für den Marinebereich müssen Feuchtigkeit, Vibrationen und Salzwasser standhalten: eine superisolierte PVC-Isolierung und Leitfähigkeit durch verzinntes Kupfer sind grundlegende Anforderungen. Der Querschnitt muss basierend auf dem maximalen Strom des Stromkreises und der Leitungsstrecke dimensioniert werden, um den Spannungsabfall zu begrenzen. Für Leistungskreise wie die Ankerwinde sind großzügige Querschnitte erforderlich; für Instrumente oder Begrenzungsleuchten reichen kleinere Querschnitte aus.

Sicherungen und Schutzvorrichtungen: ANL, ATO/ATC, AMI/MIDI und Glas

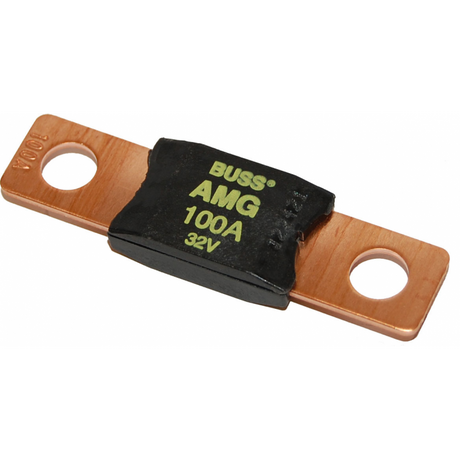

Die Wahl der Sicherung hängt vom Nennstrom des Stromkreises und vom bereits an Bord vorhandenen Sicherungshalter ab. ANL-Sicherungen werden für Stromkreise mit hohem Strom, wie die Hauptbatteriekabel, verwendet; ATO/ATC und AMI/MIDI eignen sich für Hilfsstromkreise und mehrere Verteilungsplatten. Glassicherungen sind nach wie vor bei älteren Installationen weit verbreitet. Blue Sea und Quick bieten Sicherungshalter und Sicherungen an, die speziell für die maritime Umgebung entwickelt wurden.

Schalter und Batterietrenner

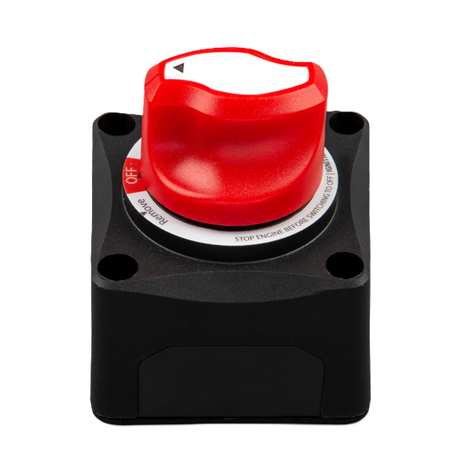

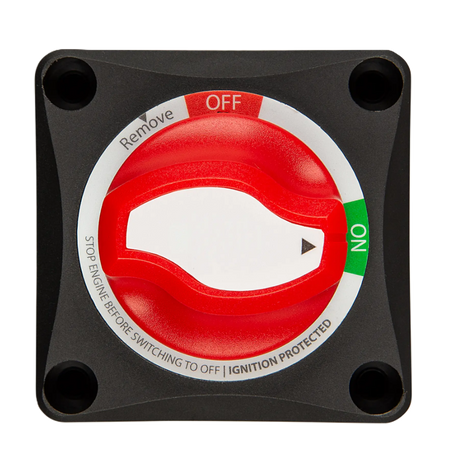

Magnetohydraulische Stromkreissicherungen schützen ohne Verschleiß bei den für die maritime Umgebung typischen Temperaturschwankungen. Der bipolare Batterietrenner isoliert die Anlage vollständig, wenn das Boot nicht in Gebrauch ist, und verhindert so versehentliche Entladungen und Kurzschlussrisiken. Blue Sea, Osculati und Egis bieten Lösungen für verschiedene Nennströme und Batteriekonfigurationen an.

Navigationsleuchten, Scheinwerfer und LED-Beleuchtung

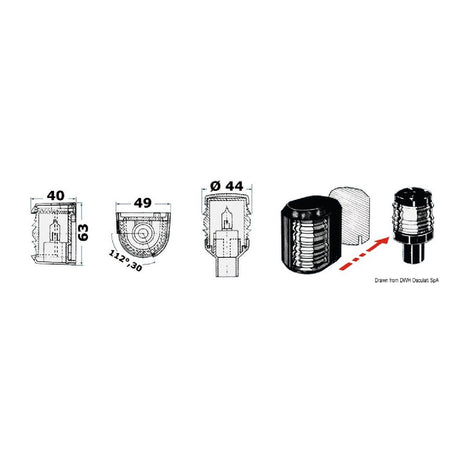

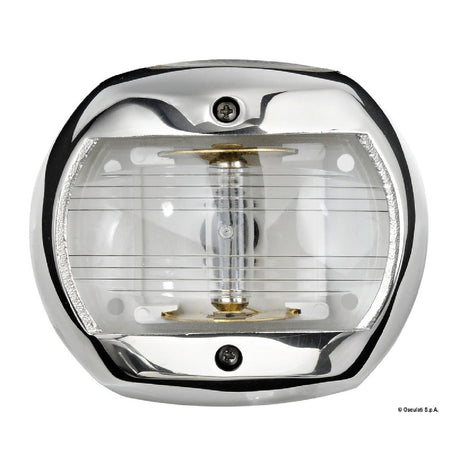

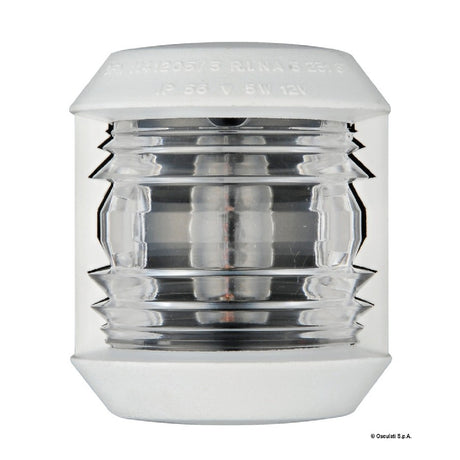

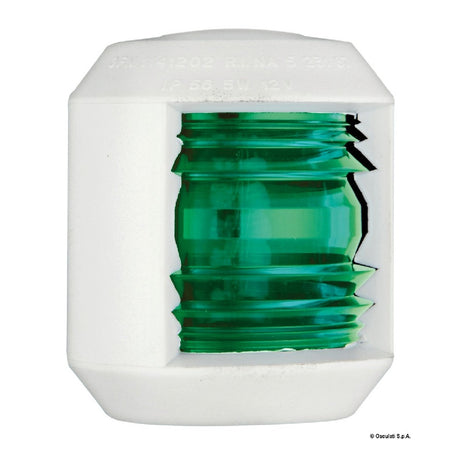

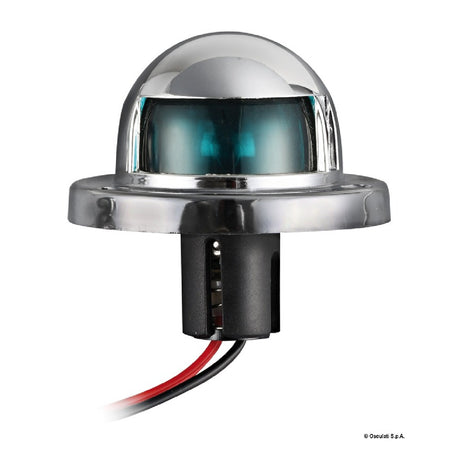

Navigationsleuchten müssen die Vorschriften je nach Bootslänge und Nutzungsart einhalten. LED-Scheinwerfer reduzieren den Verbrauch im Vergleich zu Glühlampenversionen und verlängern die Lebensdauer der Optik. Für die Innenbeleuchtung eignen sich Deckenleuchten aus Edelstahl mit Polycarbonatlinsen für die feuchte Umgebung; die Begrenzungsleuchten von Hella Marine gehören zu den gefragtesten Produkten für Gangways. Unterwasser-LED-Leuchten für Heckspiegel und Rumpfspiegel benötigen wasserdichte Anschlüsse und Materialien, die beständig gegen galvanische Korrosion sind.

Batterien, Ladegeräte und Wechselrichter

Die Energieverwaltung an Bord betrifft die Wahl des Batterietyps (AGM, Gel, Lithium), der passenden Kapazität in Ah entsprechend dem tatsächlichen Verbrauch und eines Ladegeräts, das mit der Batteriechemie kompatibel ist. Victron Energy und Mastervolt sind etablierte Referenzen für mehrstufige Ladegeräte und Wechselrichter. Ein Batterietestpanel ermöglicht die Überwachung des Ladezustands; der Batteriekasten schützt die Batterie mechanisch vor Verrutschen während der Fahrt.

Domande frequenti

Che differenza c'è tra un fusibile ANL e un fusibile AMI/MIDI?

I fusibili ANL sono progettati per correnti molto elevate e si usano tipicamente come protezione principale sul cavo batteria. I fusibili AMI e MIDI coprono correnti intermedie e si trovano spesso su circuiti ausiliari o pannelli di distribuzione secondari. La scelta dipende dalla corrente massima del circuito da proteggere.

Come si sceglie la sezione del cavo elettrico per un'installazione marina?

La sezione si calcola in base alla corrente massima assorbita dall'utenza e alla lunghezza totale del percorso andata-ritorno, per mantenere la caduta di tensione entro valori accettabili. In ambiente marino è preferibile sovradimensionare leggermente la sezione per compensare le condizioni di temperatura e umidità.

Cosa significa staccabatteria bipolare e quando è necessario?

Un interruttore staccabatteria bipolare interrompe sia il polo positivo che il polo negativo, isolando completamente la batteria dall'impianto. È consigliato quando la barca rimane ferma per periodi prolungati, per evitare scariche dovute a carichi passivi e come misura di sicurezza antincendio.

Le luci di via LED sono adatte alla navigazione notturna?

Sì, a condizione che siano indicate per la lunghezza dell'imbarcazione e il tipo di navigazione previsto. I produttori come Hella Marine e Osculati riportano nelle specifiche il settore angolare e la portata visiva, parametri da verificare in base alle normative applicabili alla propria imbarcazione.
