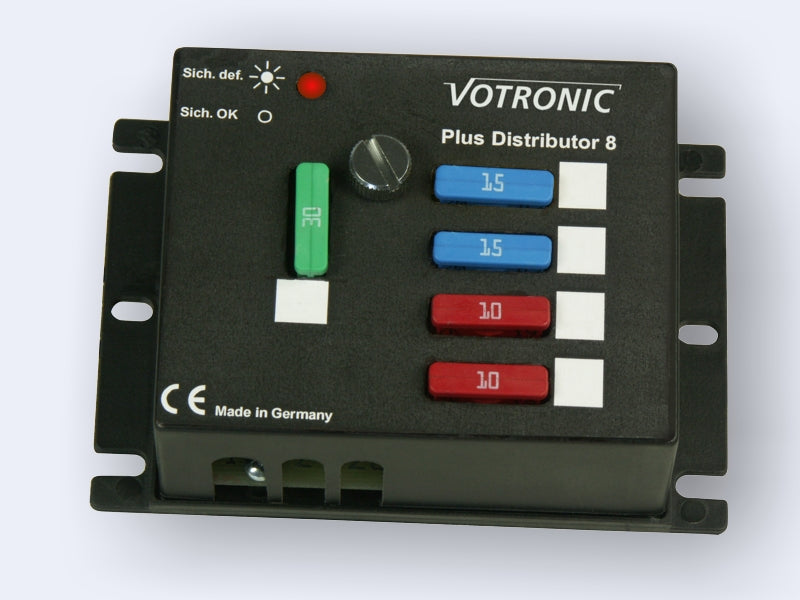

Circuito distribuidor Votronic Plus 8

Voltaje de la batería: 12 y 24 V
Dimensiones (An x Al x Pr): 90 x 38 x 60 mm

Peso: 95 g

Marcado de conformidad: CE, E-test (Directiva EMV/vehículos)
La entrega incluye: 1 fusible de clavija plana de 15 A, 1 de 10 A y 4 de 7,5 A, instrucciones de funcionamiento.

Distribuidor Plus 8

Distribuidor potente plus con seis salidas protegidas de diferente potencia.

La línea positiva de alimentación de la batería se conecta a un bloque de tornillos sólido con terminal de cable (sección transversal del cable: 16 mm², capacidad de corriente total máxima: 96 A). La distribución se realiza en:

Conexión 1: Bloque de tornillos con terminal de cable (16 mm²) y fusible de tira de 40 A, 50 A o 60 A, con indicador LED, como fusible principal o para grandes consumidores como inversores de hasta 12 V / 600 W o 24 V / 1200 W, cargadores potentes, etc.

Conexión 2: Terminal de tornillo de 6 mm² con fusible de clavija plana de 30 A, por ejemplo, para cargas medias o cargadores de baterías. Esta rama puede alimentarse independientemente del circuito principal mediante un puente interno o, opcionalmente, independientemente de los demás circuitos mediante un segundo terminal de tornillo de 6 mm².

Conexión 3-6: Bornes de tornillo con amplio rango de sujeción (4 mm², máx. 20 A) y portafusibles para fusibles FKS estándar con resistencias de 1 A a 20 A; el volumen de suministro incluye 1 resistencia de 30 A, 2 de 15 A y 2 de 10 A.

La cubierta con peine guía de cables garantiza una gestión segura de los cables y una apariencia limpia. El LED de monitorización de la regleta de fusibles en la conexión 1 es visible incluso con la carcasa del distribuidor instalada. Los campos de etiquetado en la carcasa permiten una asignación fiable de los fusibles enchufables. Apto para funcionamiento a 12 V y 24 V.
