Egis XD Relay Cross-Over Busbar NMEA 2000

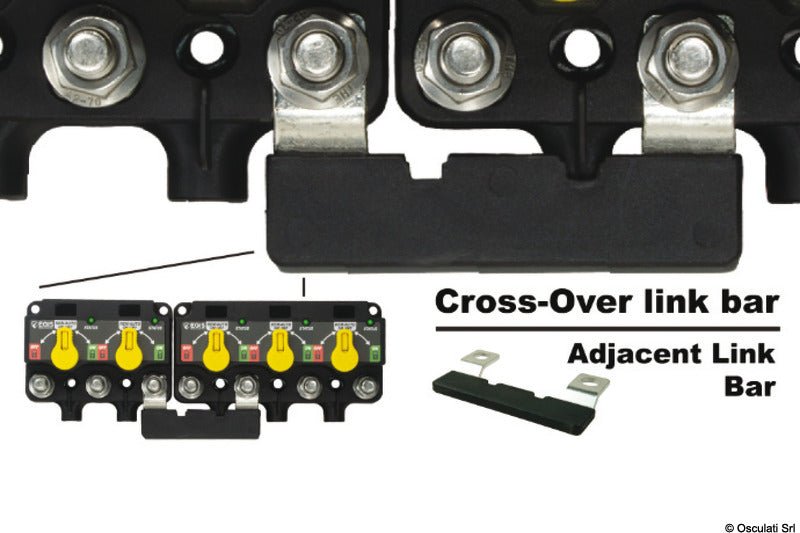

La XD Relay Cross-Over Busbar e' un accessorio della serie Egis XD NMEA 2000, un sistema di gestione batterie composto da rele' di disconnessione bistabili e rele' sensibili alla tensione (VSR/ACR) con controllo e monitoraggio integrati sulla rete NMEA 2000. La busbar si colloca all'interno di questo ecosistema come elemento di collegamento trasversale tra i dispositivi della serie.

I dispositivi XD NMEA 2000 sono disponibili in configurazione singola, doppia e tripla. Le versioni doppie vengono fornite con configurazione fissa in fabbrica in una delle seguenti combinazioni: rele' sinistro / rele' destro, rele' sinistro / VSR destro, VSR sinistro / rele' destro. Nei dispositivi tripli la configurazione predefinita e' rele' / VSR / rele', con la posizione centrale modificabile tramite DIP switch sul retro dell'unita'. Lo stesso DIP switch consente di impostare i parametri di rete NMEA 2000 (numero di istanza, selezione della batteria monitorata) e le soglie di attivazione e disattivazione del VSR. Ogni posizione supporta il comando manuale ON / LOCK OFF e l'indicazione di stato tramite LED locale e remoto. I dispositivi trasmettono sulla rete lo stato del rele', lo stato dell'override manuale e la tensione della batteria.

• Serie: Egis XD NMEA 2000
• Funzione: busbar di collegamento trasversale per rele' di disconnessione bistabili e VSR/ACR
• Configurazioni sistema: singola, doppia e tripla
• Configurazione doppia: fissa in fabbrica, non modificabile sul campo
• Configurazione tripla: posizione centrale modificabile tramite DIP switch
• Dati trasmessi su NMEA 2000: stato rele', stato override manuale, tensione batteria
• Comando: manuale ON / LOCK OFF con indicazione LED locale e remota
