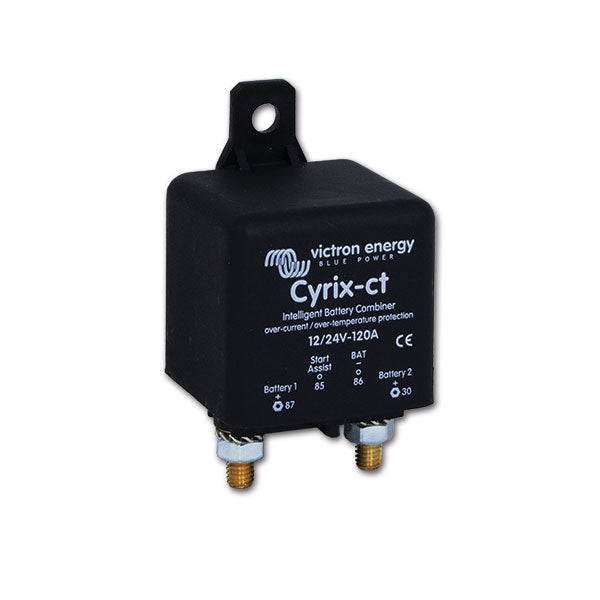

Relé de conexión en paralelo Victron Cyrix 120 A Victron

El Cyrix-CT 12/24 es un paralelizador de batería que puede conectar la batería de servicio a la batería de arranque a través del interruptor automático.
El Cyrix-CT detecta automáticamente la tensión del sistema, de hecho cuando el combinador detecta que la batería de arranque ha alcanzado la tensión de conexión se activa para permitir la carga en paralelo de la batería de servicio.
Tampoco necesita señal D+ del alternador, ya que se activa en función del voltaje de la batería y se conecta o desconecta automáticamente.
El paralelizador es capaz de interrumpir la conexión en caso de excesiva temperatura de contacto y reactivarla después de que se haya enfriado.

• El Cyrix-CT 12/24 cuenta con una fuente de alimentación dual, esto permite la detección bidireccional de voltaje y energía de ambas baterías.
El Cryix-CT detecta el voltaje de ambas baterías. Por lo tanto, se activará si, por ejemplo, se está cargando la batería de servicio.

• Está equipado con StartAssist que permite la conexión en paralelo en caso de emergencia .
Se puede activar presionando un botón (el Cyrix permanece activo durante 30 segundos) o con un interruptor para conectar las baterías en paralelo manualmente.
Esta función es muy útil en caso de emergencia, por ejemplo cuando la batería de arranque está descargada o dañada.

Instalación:
1) Desconecte el negativo de ambas baterías
2) Coloque el Cyrix-ct más cerca de la batería de arranque

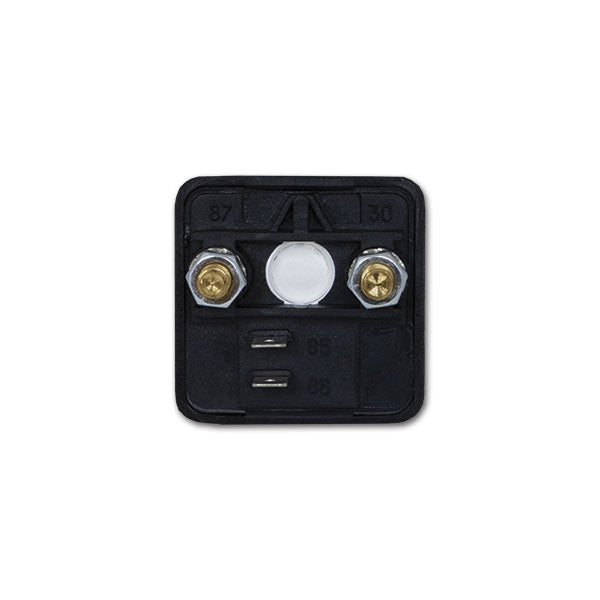

3) Conecte el + de las baterías a los tornillos de latón del Cyrix-ct.

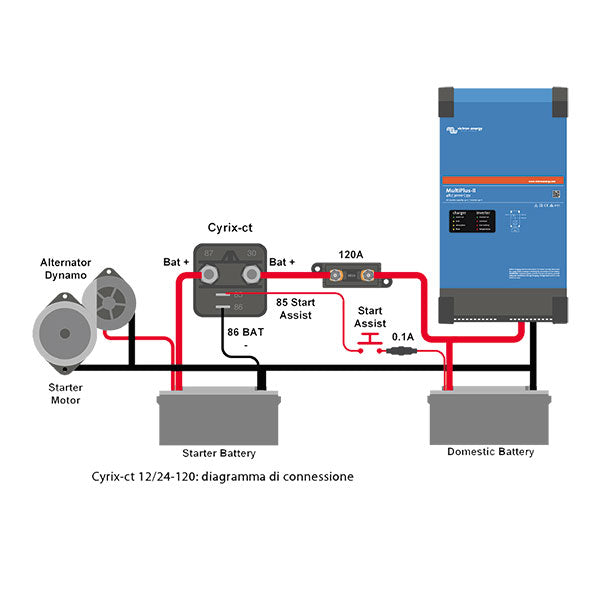

4) Instalar un fusible en serie (foto 2).
5) El fusible debe tener un tamaño acorde a la sección del cable utilizado, pero no debe superar los 120 A.
6) Conecte el negativo de Cyrix-ct "batería -"" (86) y vuelva a conectar el negativo de ambas baterías.
