Cablaggio Elettrico

Il cablaggio elettrico dell'auto è un insieme di fili, cavi e connettori che permettono la distribuzione dell'energia elettrica all'interno del veicolo, collegando e alimentando i vari sistemi elettronici e componenti elettrici. Questo sistema è fondamentale per il corretto funzionamento di molte funzioni vitali del veicolo, dal motore ai sistemi di infotainment.

Componenti principali del cablaggio elettrico dell'auto:

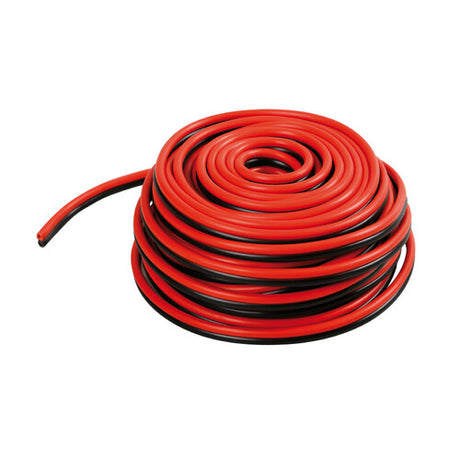

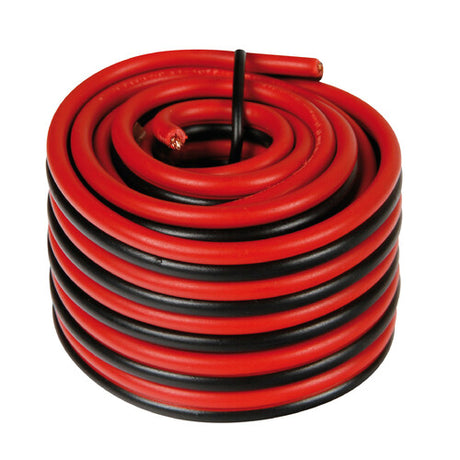

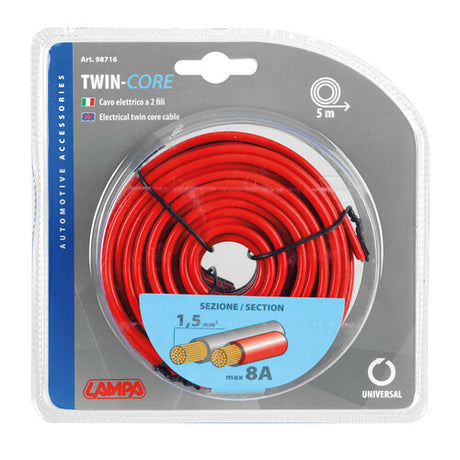

1. Fili e cavi:

   • Fili principali: I fili più spessi che trasportano energia ai componenti principali dell'auto, come il motore e il sistema di avviamento.
   • Fili di bassa tensione: Usati per alimentare componenti elettronici come i fari, il sistema audio, le luci interne, i sensori e i dispositivi di sicurezza.

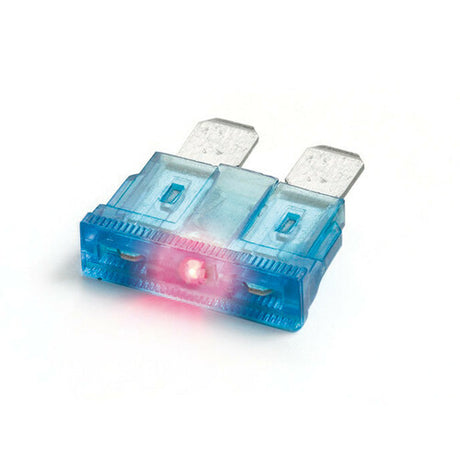

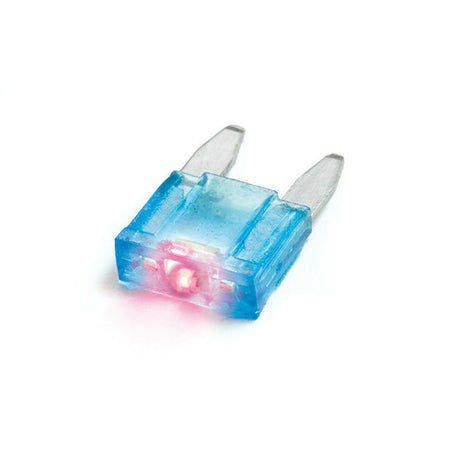

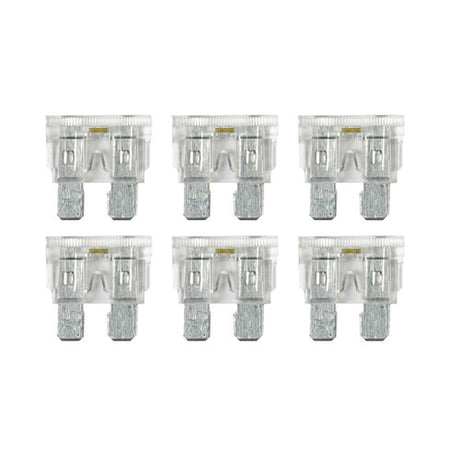

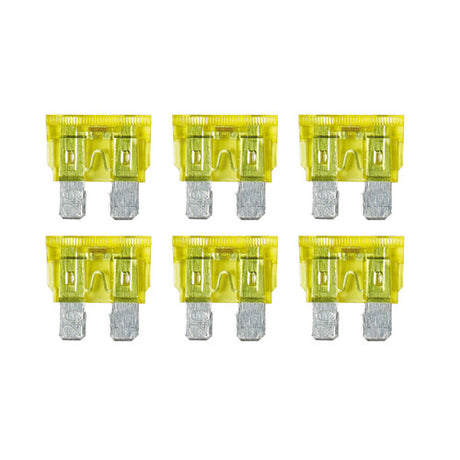

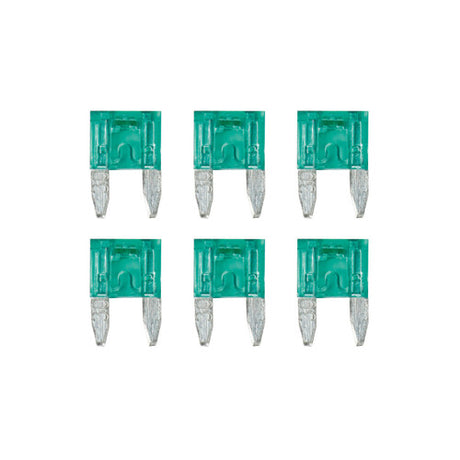

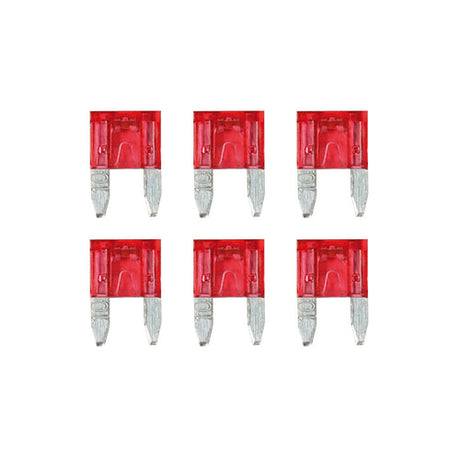

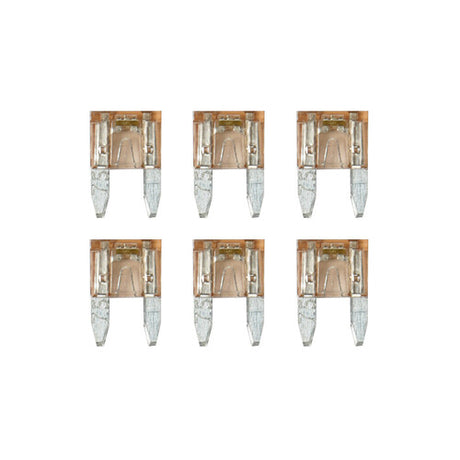

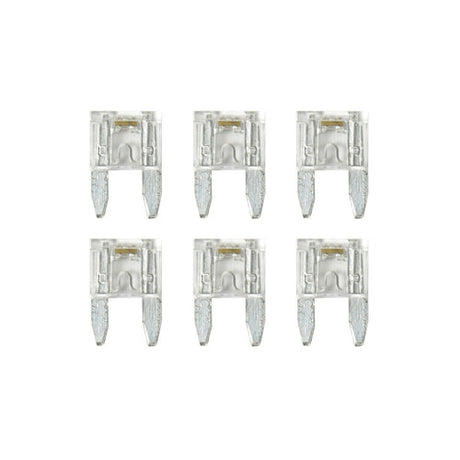

2. Fusibili:

   • I fusibili sono dispositivi di sicurezza che interrompono il flusso di corrente in caso di sovraccarico elettrico. Proteggono i componenti elettronici e prevengono danni ai circuiti.

3. Relè:

   • Un relè è un interruttore elettrico che consente di accendere o spegnere componenti ad alta potenza, come il motorino di avviamento o il sistema di climatizzazione, tramite un segnale a bassa potenza.

4. Connettori:

   • I connettori sono utilizzati per unire i vari fili e cavi. Possono essere a spina, a morsetto o a innesto, e sono progettati per garantire una connessione sicura e stabile.

5. Centraline:

   • La centralina elettronica (ECU) è il "cervello" del veicolo. Controlla e gestisce i segnali elettrici tra i vari sistemi del veicolo, come il motore, il sistema di trasmissione, i freni e le luci.

6. Cavi di massa:

   • I cavi di massa sono fondamentali per il corretto funzionamento del sistema elettrico dell'auto, poiché forniscono il ritorno della corrente elettrica al motore o alla batteria.

Funzioni principali del cablaggio elettrico dell'auto:

1. Alimentazione del motore:

   • Il cablaggio elettrico fornisce energia al motore per il suo avviamento e per il funzionamento dei vari sensori che regolano l'iniezione del carburante, l'accensione e la gestione delle emissioni.

2. Sistemi di illuminazione:

   • Il cablaggio gestisce l'energia per fari anteriori, luci posteriori, luci di posizione, indicatori di direzione, luci interne e fari di emergenza.

3. Sistemi di sicurezza:

   • Include i circuiti per gli airbag, i sensori di parcheggio, il sistema di monitoraggio della pressione dei pneumatici (TPMS), e i sistemi di assistenza alla guida, come l'ABS e il controllo della stabilità (ESC).

4. Comfort e infotainment:

   • Alimenta il sistema di climatizzazione, i sedili riscaldati, il sistema audio, il sistema di navigazione, i display digitali e altri dispositivi per il comfort del conducente e dei passeggeri.

5. Sistemi di controllo elettronico:

   • I veicoli moderni hanno centraline che gestiscono il motore, la trasmissione, la batteria e vari sistemi di assistenza alla guida tramite una rete di cablaggio elettrico.

Tipologie di cablaggio:

1. Cablaggio tradizionale:

   • Il cablaggio tradizionale è basato su fili singoli, ognuno dedicato a una funzione specifica. Questo tipo di cablaggio è meno complesso e più economico, ma con il crescente numero di componenti elettronici nelle auto moderne, viene spesso integrato con altre soluzioni.

2. Cablaggio digitale (BUS):

   • Nei veicoli moderni, il cablaggio digitale utilizza reti di comunicazione come CAN bus (Controller Area Network) o LIN bus (Local Interconnect Network) per consentire la comunicazione tra i vari moduli elettronici. Questo tipo di cablaggio riduce la quantità di fili necessari e migliora l'affidabilità e l'efficienza del sistema.

Manutenzione e problemi comuni:

• Fusibili bruciati: Se una componente non funziona (ad esempio i fari o il sistema audio), potrebbe essere dovuto a un fusibile bruciato. Controllare e sostituire i fusibili è un intervento semplice.

• Cavi danneggiati o usurati: L'uso del veicolo su strade sconnesse o la vecchiaia del cablaggio possono danneggiare i cavi, causando malfunzionamenti elettrici. In questi casi, il cablaggio potrebbe necessitare di riparazioni o sostituzioni.

• Corrosione dei connettori: La corrosione può compromettere i connettori e le connessioni elettriche. La pulizia dei terminali e la sostituzione dei connettori corrotti è essenziale per garantire la continuità del flusso di corrente.

Come prevenire problemi:

1. Controlli regolari: Fare ispezioni periodiche al sistema elettrico dell'auto, soprattutto dopo lunghi viaggi o in ambienti umidi.
2. Sostituzione dei fusibili: Se un componente elettrico non funziona correttamente, controlla i fusibili prima di cercare problemi più complessi.
3. Evita il sovraccarico: Non sovraccaricare il sistema elettrico dell'auto, soprattutto se hai aggiunto nuovi dispositivi (ad esempio un impianto stereo potente o luci aggiuntive).
